가이드 | 답답해서 정리한 "누피 에어75 V2" 세팅 가이드 (for Mac)

개발 주저리 | 예쁘지만 친절하지는 않은, 누피 에어75 V2 후기 (NUPHY AIR75 V2)

(이전 글)


참...
어떤 의도로 이렇게 개발을 한 것인지는 모르겠다.
키보드 설정 과정이 이 정도로 구릴 줄이야.
세팅을 진행하며 내가 10만 원 후반대 키보드를 산 게 맞나 싶었다.


샷건 마렵다


어쨌든 불편하기 짝이 없는 누피 세팅을 해보면서
일련의 절차와 주의사항을 정리해보았다.
본 가이드는 맥북 기준이므로 윈도우 사용자는 공식 가이드를 참고하길 바란다.


---



1. 누피 펌웨어 업데이트

---

우선 한국 공식 페이지에 들어가면 매뉴얼이 정리가 되어있긴 하지만
펌웨어 업데이트를 하면 VIA를 이용해서 세팅한 키 레이아웃이 초기화된다.

따라서 1. 펌웨어 업데이트 > 2. 레이아웃 세팅 의 순서로 진행하는 것을 권장한다.
또한 누피 공식에서는 펌웨어 업데이트 시,
1. QMK > 2. RF > 3. 동글 순으로 업데이트하는 것을 권장하고 있다.



1-1. QMK 펌웨어

AIR V2 시리즈 _ QMK 펌웨어 업데이트 가이드 : NUPHY

1. QMK Toolbox 설치 및 실행 (link)
   • Pre-release가 아닌 Latest 태그가 달려있는 버전 설치를 권장한다.
   • 맥북은 .pkg 파일을 다운로드 후 설치하면 된다.
2. 공홈에서 에어75 V2의 최신 펌웨어 .bin 파일 다운로드
3. 키보드의 Esc 키를 누르고 있는 상태에서 유선 모드 연결
   • 만약 사전에 유선 모드로 연결되어 있었다면 연결 해제 후 위의 절차를 따라야 한다.
   • 성공적으로 업데이트 모드로 변경된 경우, QMK Toolbox 콘솔창에 노란색으로 다음의 문구가 나온다.
     STM32 DFU device connected ...
   • 연결 성공 시, Esc 키에서 손을 떼도 된다.
4. QMK Toolbox에서 Open을 누른 뒤, .bin 파일을 업로드 후 Flash 버튼 클릭
   • Flash complete 문구가 나오면 성공이다.




1-2. RF 펌웨어

AIR V2 시리즈 _ RF 펌웨어 업데이트 가이드 : NUPHY

RF 펌웨어 업데이트는 핸드폰을 이용해야 한다는 점 말고는 특별한 게 없다.
이 부분은 공식 가이드를 잘 따라가면 쉽게 할 수 있다.



1-3. 동글 펌웨어

AIR V2 시리즈 _ 동글 업데이트 가이드 : NUPHY

1. 동글 펌웨어 업데이트 프로그램을 다운
   • .exe 파일이라 윈도우OS에서 진행해야 한다.
     (맥에서도 .exe 파일을 실행시킬 방법은 있지만 귀찮다)
2. PC에 동글 연결 및 프로그램 실행
   • 이때 다른 디바이스에 쓰는 동글은 모두 제거한다.
3. 업데이트 진행
4. 페어링 초기화
   • FN + 1, 2, 3, 4를 각각 3초 정도씩 눌러주며 페어링을 초기화해줘야 한다.




---



2. 누피 키 배치 설정

---

세상에 이딴 키보드가 존재해...

이제 귀찮은 펌웨어 업데이트가 끝났다.

원활한 사용을 위해 마지막으로 키보드 레이아웃 세팅을 해주어야 한다.
그 이유는 묘하게 레이아웃이 맥북 키보드와 다르기 때문...



2-1. VIA에서 에어75 설정 적용

VIA



AIR V2, Halo V2, Gem80 - VIA 연결가이드 : NUPHY

1. VIA 웹사이트로 접속
   • 누피는 키설정을 하려면 반드시 유선 모드를 이용해야 한다.
2. 공홈에서 VIA용 .json 파일 다운
3. VIA Settings 탭에서 Show design tab 활성화
4. Design 탭으로 이동 후 .json 파일 업로드
   • 유선 모드로 연결되어 있다면 디바이스 선택 팝업이 뜬다.
   • 누피를 선택하고 연결 버튼을 누르면 Configure 탭에서 레이아웃 설정이 가능해진다.
   • 다시 연결할 때부터는 Configure 탭에서 Authorize device 버튼을 눌러서 키보드 설정용 연결이 가능하다.
     (단 유선 모드로만 설정이 가능한 건 똑같다)




2-2. 키보드 레이아웃 설정

GitHub - MintCat98/nuphy-air75-mac-config: NUPHY AIR75 V2 Configuration for Macbook

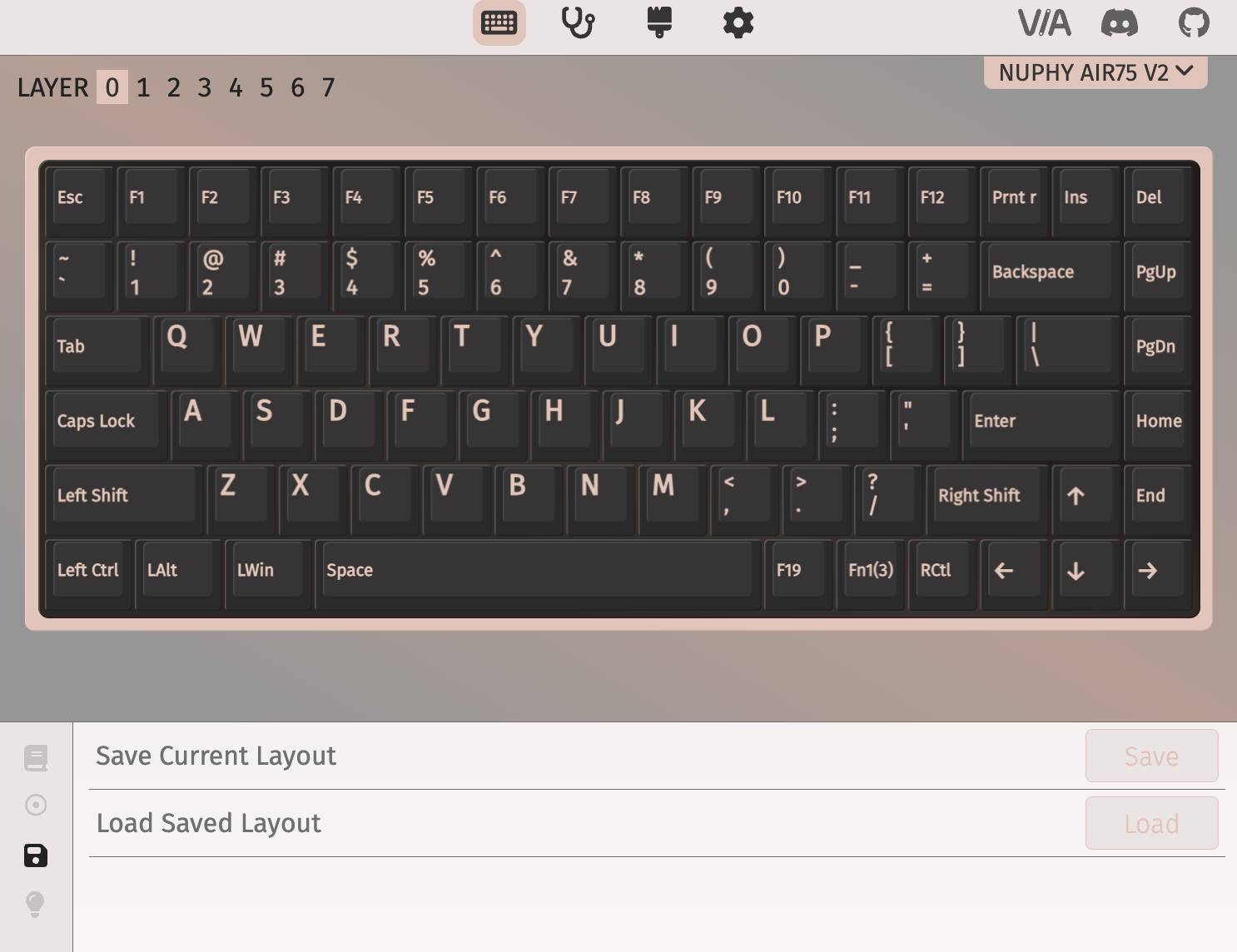

Save + Load 탭

1. 위의 링크로 들어가서 config 폴더의 .json 파일을 다운
   • 최종 수정: 25-02-08
   • 자유롭게 2차 수정 가능
   • 참고로 키 설정을 위해서는 유선 모드로 연결해야 한다.
2. VIA의 Configure 탭으로 이동 후 왼쪽 탭에서 Save + Load 탭 선택
   • 상단 이미지 참고
3. Load Saved Layout 옆의 Load 버튼을 누른 뒤, GItHub에서 다운한 .json 파일 업로드
   • 최대한 맥북 키보드와 같은 레이아웃을 갖도록 배치해 두었다.
     (맥북 M1 프로 14인치 기준)
   • 만약 Karabiner 앱으로 한영 전환을 F19로 수정하여 사용 중이라면
     상단 이미지와 같이 스페이스바 오른쪽 키와 같이 F19로 수정해서 사용하면 된다.



---



뭐 이런 게 다 있어

처음 설레는 마음으로 누피를 연결해서 사용했을 때는 많이 당황스러웠다.
예상한 레이아웃과 미묘하게 다르게 설정되어 있었기 때문이다.
통합 소프트웨어도 없다 보니 여러 페이지로 흩어져 있는 공식 매뉴얼을 보며 세팅해야 해서 굉장히 불편했다.
(차라리 통합 매뉴얼을 pdf로 만들어줬다면 그나마 덜 불편했을 텐데...)
역시 스타트업 제품은 조금씩 아쉬운 부분들이 있는 것 같다.
(하드웨어는 잘 만들어놓고 소프트웨어는 왜 이따구냐)

다 하고 나서 느낀 건,
너무나도 귀찮고 불친절하기 짝이 없었다는 것.
키 설정 과정에서도 모든 걸 다 줄임말로 써놓았고 직관적이지 못한 카테고리 때문에 원하는 기능을 찾는 게 정말 어려웠다.
차라리 어떤 키에 마우스를 올렸을 때 힌트 팝업이라도 띄워주지...
거기까지는 생각이 미치지 못했나 보다.
덕분에 UI/UX의 중요성을 한 번 더 배울 수 있었다.

어쨌거나 또 다른 누피의 희생양(?)들이 세팅의 벽 앞에서 스트레스받지 않길 하는 마음에서
나름대로 풀버전 매뉴얼을 만들어보았다.

누군가에게는 큰 도움이 되었길 바란다.


끝!
